Büchsenbundsitz-Bearbeitungsgerät

Vor dem Einbau nasser Zylinderbüchsen, besonders nach dem Bearbeiten der Dichtfläche des Zylinderblockes oder bei Undichtigkeiten, müssen die Sitze für den Büchsenbund nachgearbeitet werden, um die notwendige Abdichtung wieder herzustellen. Das MIRA® BB-Gerät löst diese Aufgabe auch am eingebauten Motor einfach, schnell und präzise. BB-86 passt direkt auf den Motorblock und wird dort automatisch zentriert und haftet durch einen Elektromagneten auf dem Motorblock. Da BB-86 direkt auf der Dichtfläche eines Motorblocks aufgesetzt wird, befinden sich die Senkungen automatisch parallel zur Dichtfläche. Das Nachbearbeitungsverfahren kann sowohl an eingebauten als auch an ausgebauten Motorblöcken oder sogar an eingebauten Unterflurmotoren durchgeführt werden.

Bearbeitung von Büchsenbundsitzen
Die Handhabung des MIRA® BB-Gerätes ist einfach und die Bearbeitung sehr genau. Nach dem Einsetzen des geeigneten Drehstahls wird das Gerät auf die gereinigte Planfläche des Zylinderblocks aufgesetzt. Die Zentrierung des Gerätes erfolgt mittels Zentrierrolle und mechanischem Feinvorschub. Während der Bearbeitung des Sitzes hält der starke Elektromagnet das Gerät sicher auf der Dichtfläche. Der gewünschte Materialabtrag wird mittels Vorschubmutter eingestellt. Die Bearbeitung des Sitzes erfolgt durch das Drehen der Handkurbel bei gleichzeitigem Festhalten des Planvorschubrings. Der Hartmetall-Drehstahl bewegt sich dabei nach außen und bearbeitet so den Büchsenbundsitz.

Präzise Büchsenbund-Bearbeitung
Die Parallelität zwischen Dichtfläche und Büchsenbundsitz ist mit dem Mira BB durch das Aufsetzen des Gerätes auf der Dichtfläche und durch den horizontalen Vorschub des Drehstahles garantiert.

Anschrägen von Büchsenbundsitzen
Auch spezielle Bearbeitungsschritte wie Hinterstechen oder Anschrägen könne mit dem MIRA® BB-86 Gerät und speziellen Drehstählen mühelos ausgeführt werden.

Bearbeiten von Dichtflächen
Das Bearbeiten von Dichtflächen kann mit dem MIRA® BB-86 Gerät und den dazu geeigneten Drehstählen einfach und schnell ausgeführt werden.

Ausstattung

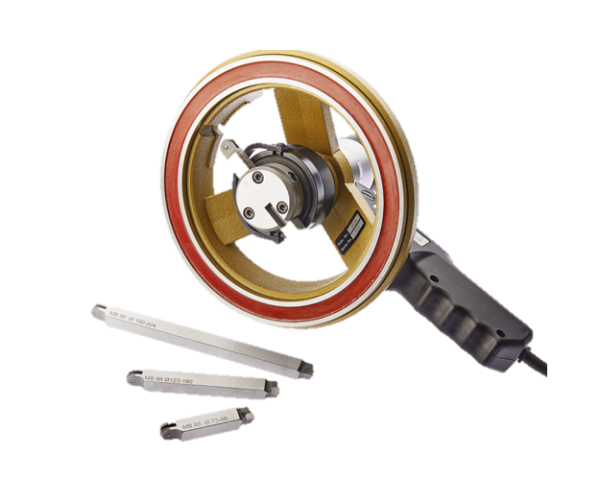

• BB-86 Gerät
• Drehgriff
• Servicewerkzeug (Schraubendreher)
• Gebrauchsanweisung
• Aufbewahrungsbox aus Holz
