Nockenwellenbohrmaschine für Zylinderköpfe und Motorblöcke LBM950

Bitte aktivieren Sie JavaScript in Ihrem Browser, um dieses Formular fertigzustellen.
Sie benötigen weitere Informationen?
Click or drag files to this area to upload. You can upload up to 49 files.

Für individuelle Preisanzeige bitte anmelden.

Für individuelle Preisanzeige bitte

Oder schnell und leicht registrieren:

  • Sofortfreischaltung
  • Kauf auf Rechnung (ab 2. Bestellung), Paypal, Kreditkarte, Überweisung
  • Unsere Fachberater und Ingenieure kümmern sich um Ihre Bearbeitungsaufgabe oder technische Frage
  • Taggleicher Versand von lagerhaltigen Werkzeugen und Maschinen

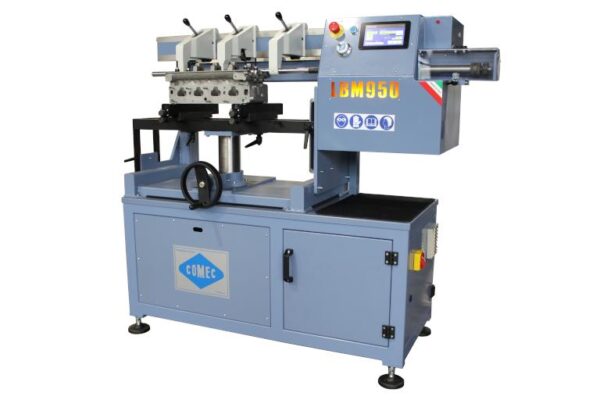

Die Nockenwellenbohrmaschine LBM950 ermöglicht die Bearbeitung von Gehäusebohrungen sowohl in Nockenwellen-Zylinderköpfen als auch in Kurbelwellenblöcken von Pkw und leichten Nutzfahrzeugen. Das innovative Chromstangenantriebssystem kombiniert die beiden Bohrvorschub- und Rotationsbewegungen und besteht aus einer linearen Kugellagereinheit, die eine reibungslose und präzise Bewegung gewährleistet. Zusätzlich verfügt sie über einen Riemenantrieb, der eine kontrollierte Rotation des Stangenwerkzeughalters ermöglicht. Alle Vorgänge im Zusammenhang mit der Bohrstange, wie z.B. die manuellen Bewegungen, die Einstellung der Arbeitsparameter und die automatischen Zyklen, werden über ein Touchscreen-Panel verwaltet, das in Verbindung mit einem elektronischen Handrad die Benutzung der LBM950 äußerst intuitiv, einfach und sehr produktiv macht. Die Bohrstange wird von drei robusten, beweglichen Armen gehalten, die großen Halt während der Bearbeitung bieten, während die perfekte und schnelle Zentrierung des Werkstücks dank der Feineinstellknöpfe, sowohl in der Höhe als auch in der Querbewegung, ermöglicht wird. Dies wird durch Zentriervorrichtungen mit Messuhren noch zusätzlich unterstützt. Die vielseitige und nützliche Vorrichtung vereinfacht und beschleunigt den Spannvorgang bei allen Arten von Zylinderköpfen und -blöcken.

Standardausstattung:

– Stangenverschiebung in Linearführungen mit Kugelumlaufspindelantriebssystem
– Stangenverschiebung/Drehung durch bürstenlose Motoren
– Touchscreen-Bedienfeld
– Bediensoftware für manuelle und automatische Arbeitsabläufe
– Elektronisches Handrad für manuelle Verschiebung
– Untergeschoss mit Geräteablage

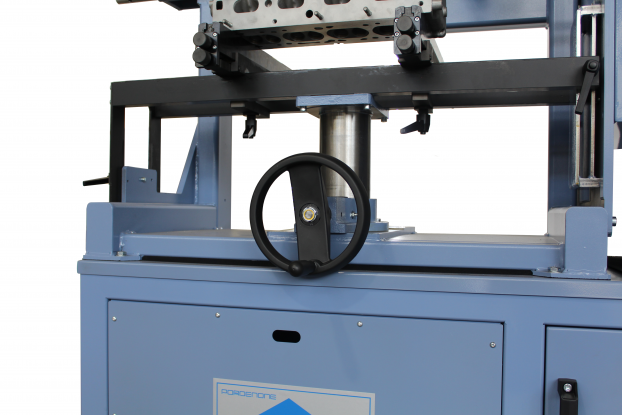

– Bohrstangentragarme
– Universal-Kopfspannvorrichtung
– Dia. 24÷85 mm L= 800 mm verchromte Werkzeughalterstange
– Durchm. 50÷85mm Werkzeughalterring für Blöcke
– Satz Bohrwerkzeuge
– Zentriervorrichtung mit Messuhr AC0093 (2 Stk.)
– Werkzeugeinstellgerät komplett mit Messuhr mit Mikrometer AC0091
– Satz Befestigungsschrauben für Zylinderköpfe
– Schraubenschlüsselsatz
– Gebrauchsanweisung

Kapazität der Bohrung

24 – 85 mm

Max. Bohrstangenweg

190 mm

Min.-max. Abstand Höhe Stütze-Stange C/L

100 – 376 mm

Max Zylinderkopf- und Blocklänge

810 mm

Max. Zylinderkopf- und Blockbreite

300 mm

Variable Spindeldrehzahl

0 – 1000 U/min

Verfahrgeschwindigkeit der Spindel

0 – 5000 mm/min

Leistung des Vorschubmotors

1,27 Nm

Leistung des Spindeldrehmotors

0,68 Nm

Abmessungen LxBxH

1780x800x1385 mm

Gewicht

375 kg
