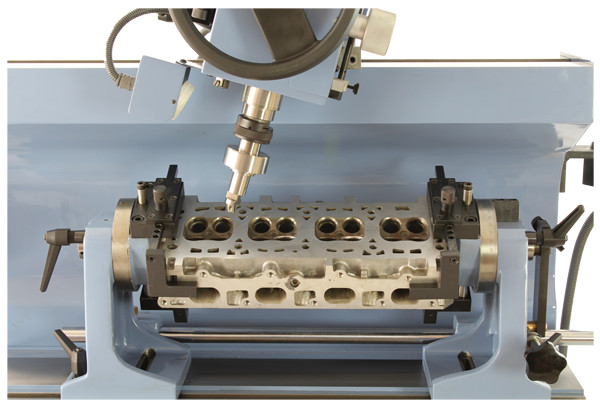

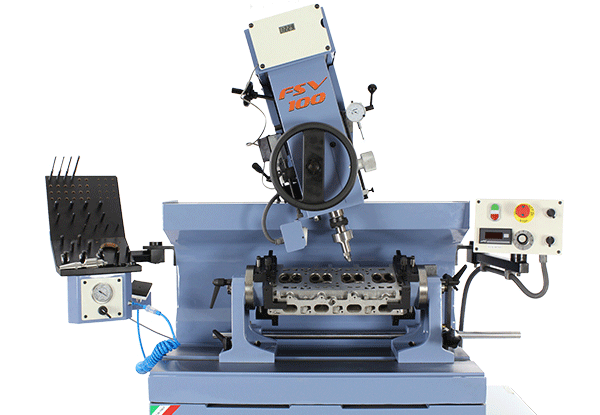

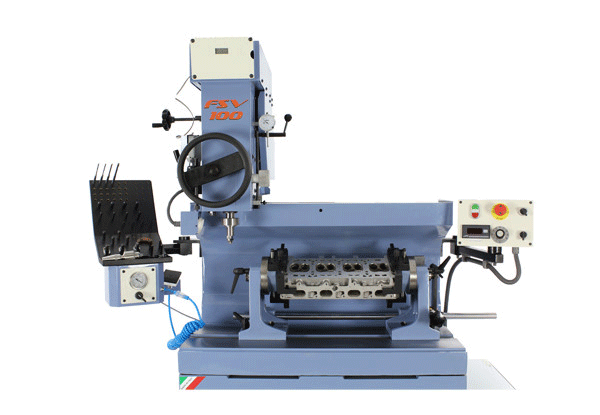

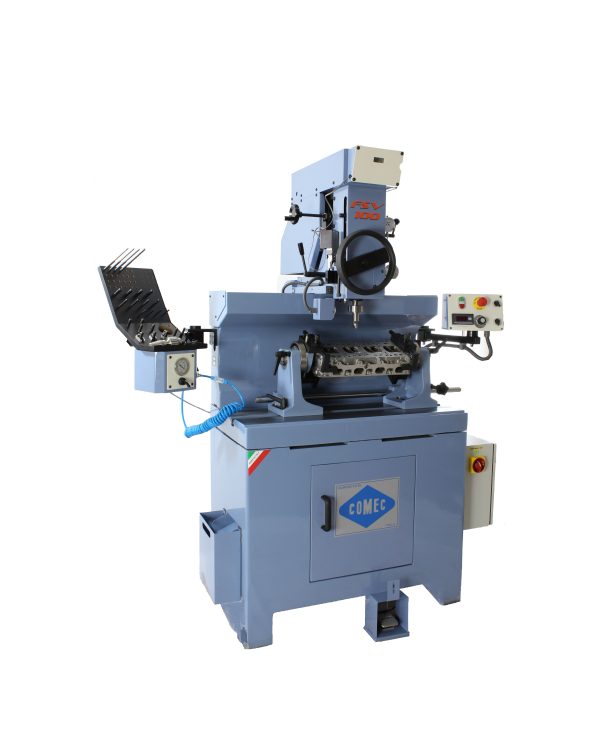

Die FSV100 ist eine Maschine zur Ventilsitzbearbeitung von Motorrad-, PKW- und Nutzfahrzeugmotoren, die dank ihrer Präzision und Benutzerfreundlichkeit perfekte Ergebnisse garantiert. Der Maschinenkopf bewegt sich auf einem Luftkissen, das eine schnelle und präzise Positionierung des Werkzeugs auf dem in der Ventilführung steckenden Hartmetallpiloten ermöglicht. Dieses System kombiniert mit dem auf einem kugelförmigen Adapter montierten Werkzeugkopf, garantiert eine schnelle und korrekte Ausrichtung und Zentrierung. Die um 360° schwenkbare Vorrichtung verfügt über eine starke, starre Struktur, die jegliche Vibrationen des Werkzeugs vermeidet und die Qualität des Finishs erhöht. Darüber hinaus ist die Befestigung des Zylinderkopfes extrem einfach und schnell, ebenso wie die Nivellierung durch das mikrometrische Einstellhandrad. Die Genauigkeit wird durch die elektronische Nivellieranzeige gewährleistet. Zur Standardausstattung der Maschine gehören mehrere Zubehörteile wie das integrierte Vakuummeter, eine LED-Leuchte und die Ablage, die die Funktionalität und Benutzerfreundlichkeit verbessern.
Standardausstattung:
- Universelle Aufspannvorrichtung 360°
- Einstellbarer mechanischer Endanschlag
- Werkzeugeinstelllehre/ Werkzeughalter
- Schneidmesserhalter

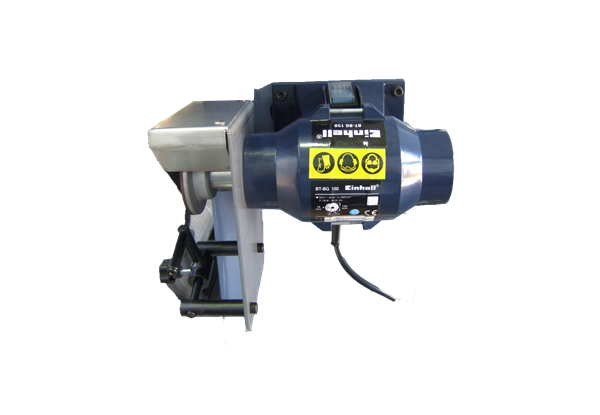

- Messerschleifmaschine mit Diamantscheibe
- Unterdruckprüfgerät mit Adapter
- LED-Arbeitslampe
- Werkzeugsatz
- Bedienungsanleitung
| Max.bearbeitbare Zylinderköpfe (LxBxH) | 56 mm |
|---|---|
| Mögl. Ventilsitzdurchmesser | ISO 30 |
| Spindeldurchmesser | 0-500 RPM |
| Spindelkonus | 0,55kW |
| Drehzahlbereich | 180 mm |
| Spindelmotor | 36 mm |
| Spindelvorschub-Hub vertikal | 50 mm |
| ArbeitskopfBewegung horizontal | ±15° |
| ArbeitskopfBewegung vor-zurück | 473 mm |
| Arbeitskopfneigung (jeweils zur Senkrechten) | 6 bar |
| Max. Abstand vom Tisch zur Spindel | 100x1170x2210 mm |
| notwendig. Arbeitsdruck | 710 Kg |
