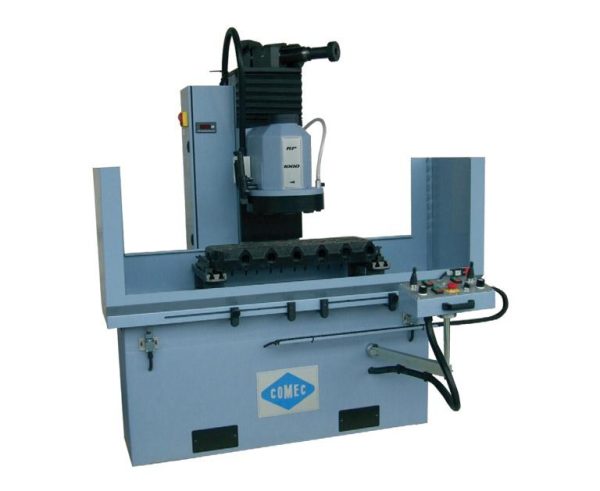

RP1000 ist eine Planmaschine für die Bearbeitung der Zylinderköpfe und Zylinderblöcke von PKW und LKW aber auch für alle ebenen Oberflächen, die eine optimale Genauigkeit der Kontaktoberflächen erfordern. Die Maschinenbestandteile wie Korpus, Tisch, Säule und Kopf sind aus Gusseisen von hoher Qualität. Der Tisch bewegt sich durch einen äußerst präzisen und regelmäßigen Spindelantrieb, der eine optimale Bewegung auch bei niedriger Geschwindigkeit gewährleistet. Ein Frequenzumrichter an dem Getriebemotor bietet einen veränderlichen Vorschub mit Einstellmöglichkeiten durch ein Potentiometer. Ein zusätzlicher Frequenzumrichter regelt die Spindeldrehzahl, um immer die ideale Schnittgeschwindigkeit zu erzielen. Die Geschwindigkeit der Rotationen wird auf einem gut sichbaren Display angezeigt. Für eine einfache und sichere Steuerung der Maschine befindet sich das Bedienpanel auf einer Drehkonsole, die an jeden Bediener anpassbar ist. Die Standardausstattung beinhaltet die rasche Bewegung des Kopfes, ein effizientes Kühlsystem und die Vorrichtung für das Abrichten der Schleifscheibe mit Diamant. Optionales Zubehör, wie eine universelle Aufspannvorrichtung für die Befestigung der schrägen Zylinderköpfen, der Befestigungssatz für die V-Blöcke und der Drehtisch für das Schleifen von Schwungrädern, Kupplungsscheiben oder Bremsscheiben ist ebenfalls verfügbar.
Standardausstattung:
- Variable Spindeldrehzahl komplett mit Digitalanzeige
- Variabler Tischvorschub
- Kugelumlaufspindelantrieb am Tisch
- Manuelle/kontinuierliche/automatische Arbeitsprozesse
- Schwenkbares Bedienpanel
- Spritzschutz und Schutzvorrichtung mit Policarbonat-Schutzschild
- 1 Paar Aufspannschienen mit Klemmen
- Öl für Gleitbahn
- Schlüsselsatz
- Bedienungsanleitung
Ausführung mit Segment-Schleifscheibe:
- Ø 355mm Schleifscheibe komplett mit Segmenten für Gusseisen (10 Stk.) und Drehstahl
- Kühlmittelanlage komplett mit Pumpe
- Abrichtvorrichtung mit Diamant
- Kühlmittelkonzentrat
Ausführung in "M"-Version:
- RP1361 CBN/PCD/ALP Fräsplatte Ø 355mm
- UT1330 1/2 "CBN/PCD-Wendeschneidplattenhalter
- UT1355 1/2" CBN-Platte für Gusseisen
| Bewegung Tisch | 1000 mm |
|---|---|
| Maximale Werkstücklänge | 895 mm |
| Max. Breite des Werkstücks | 355 mm |
| Min. - max. Werkstückhöhe | 125-545 mm |
| Nutzbare Tischfläche | 920×210 mm |
| Segmentierter Schleifscheibendurchmesser | 355 mm (14”) |
| Variable Kopfdrehzahl | 300-1500 rpm |
| Variable Verfahrgeschwindigkeit des Tisches | 0-1500 mm/min |
| Motor des Kopfes | 4.0 kW (M 2.2 kW) |
| Motor des Tisches | 0.75 kW |
| Kopf-Schnellvorschubmotor | 0.18 kW |
| Motor der Kühlmittelpumpe | 0.10 kW |
| Abmessungen (LxBxH) | 1680x1140x1850 mm |
| Gewicht | 1015 kg |
